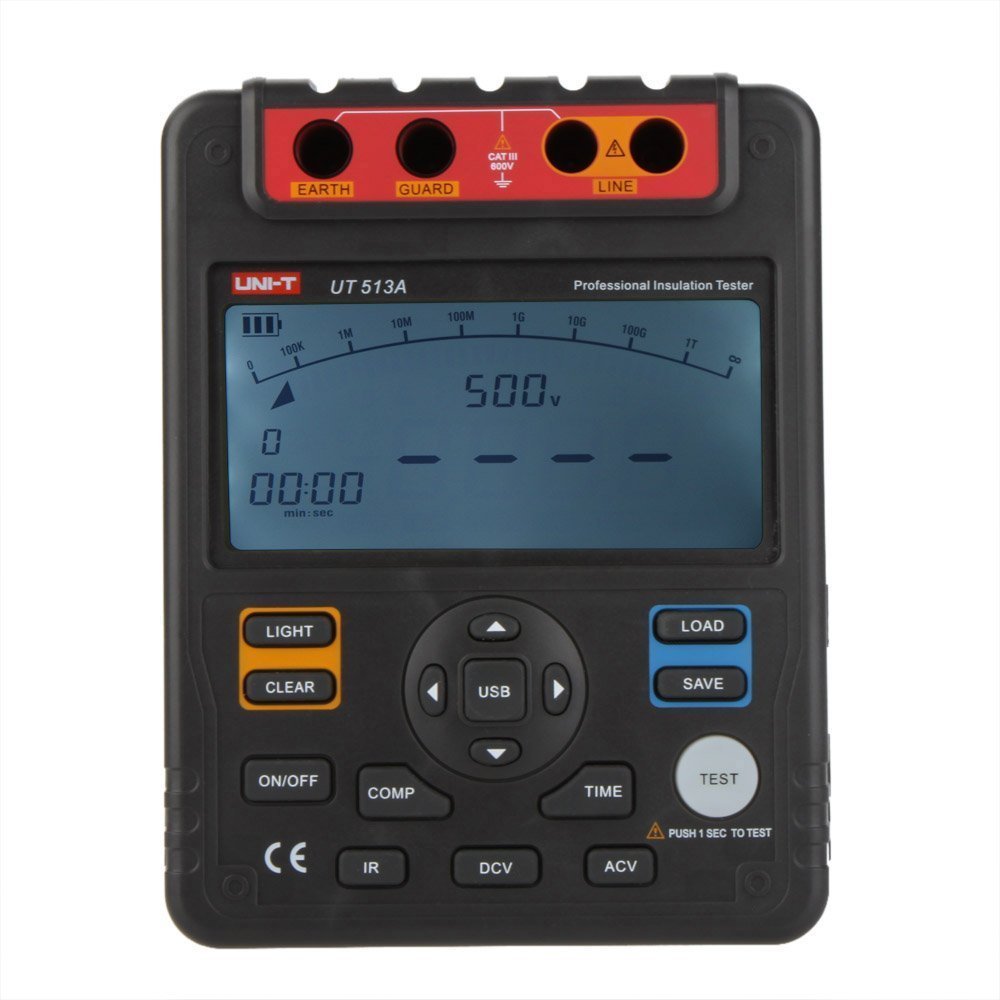

Unit UT 513A Izolasyon Megeri Direnci Test Cihazı
Ürüne Genel Bakış:
UT510 serisi test cihazları büyük transformatörlerin, jeneratörlerin, yüksek voltaj motorlarının ve daha fazlasının yalıtım direncini ölçebilir. UT510 serisi ayrıca PI, DAR ve diğer önemli özellikleri de ölçebilir. Ölçülen veriler daha sonra PC yazılımı ile analiz edilebilir. UT513A, 5kV'a kadar test voltajı üretebilir.
Ürünün Genel Özellikleri :
1. 30-segment analog çubuk grafik ile Büyük 9999 ekran
2. PI / DAR ölçümleri
3. Karşılaştırma, üst ve alt limit fonksiyonları
4. Sürekli ölçüm modu
5. otomatik kapanma
6. 18-grup veri depolama
7. Arka ışık
8. otomatik akım deşarj ve yüksek- gerilim çıkış alarmı
9. Güç adaptörü
10. Zaman ölçüm modu, 15 dakika içinde otomatik ölçüm
11. USB arayüzü ve PC yazılımı
12. Düşük pil ve aralık aralığı göstergeleri
Ürünün Teknik Özellikleri :
Özellikler |
|
Aralık |
UT513A |
İzolasyon direnci (Ω) |
Test voltajları |
500V ~ 5000V |
0%~20% |
500V |
0.5MΩ ~ 20GΩ |
±(3%+5) |
|
1000V |
1MΩ ~ 40GΩ |
±(3%+5) |
|
2500V |
2.5MΩ ~ 100GΩ |
±(3%+5) |
|
5000V |
5MΩ ~ 1000GΩ |
±(3%+5) |
|
DC gerilimi (V) |
600V |
±(2%+3) |
|
AC voltajı (V) |
600V |
±(2%+3) |
|
Kısa devre akımı |
|
> 3mA |
|
Özellikleri |
|||
Otomatik aralık / Otomatik kapanma |
|
√ |
|
Test gerilimi ikincil ekranı |
|
√ |
|
Düşük pil göstergesi |
|
√ |
|
Veri depolama |
|
18 |
|
Karşılaştırma ölçümü |
|
√ |
|
Polarizasyon endeksi (PI) |
|
√ |
|
Dielektrik soğurma oranı (DAR) |
|
√ |
|
USB arabirimi |
|
√ |
|
Analog çubuk grafiği |
|
30 |
|
LCD arka ışığı |
|
√ |
|
Aşırı aralık uyarısı |
|
√ |
|
Yüksek voltaj göstergesi |
|
√ |
|
Zamanlama ölçümü |
15 dakika civarında |
√ |
|
IEC 61557 standardını karşılar |
61557-1:2007; 61557-2:2007 |
||
Genel Karakteristikler |
|||
Güç |
1,5V pil (LR14) x 8 |
||
Görüntüle |
123mm x 58mm |
||
Ürün rengi |
Kırmızı ve gri |
||
Ürünün net ağırlığı |
2kg |
||
Ürün boyutu |
202 mm x 155 mm x 94 mm |
||
Standart aksesuarlar |
2 adet bir fiş testi kurşun bir timsah klip (siyah ve yeşil), 1 adet iki fiş testi kurşun bir timsah klip (kırmızı), piller, USB kablosu, PC yazılım CD'si, güç adaptörü |
||
Standart bireysel ambalaj |
Hediye kutusu, alet kutusu, İngilizce manuel |
