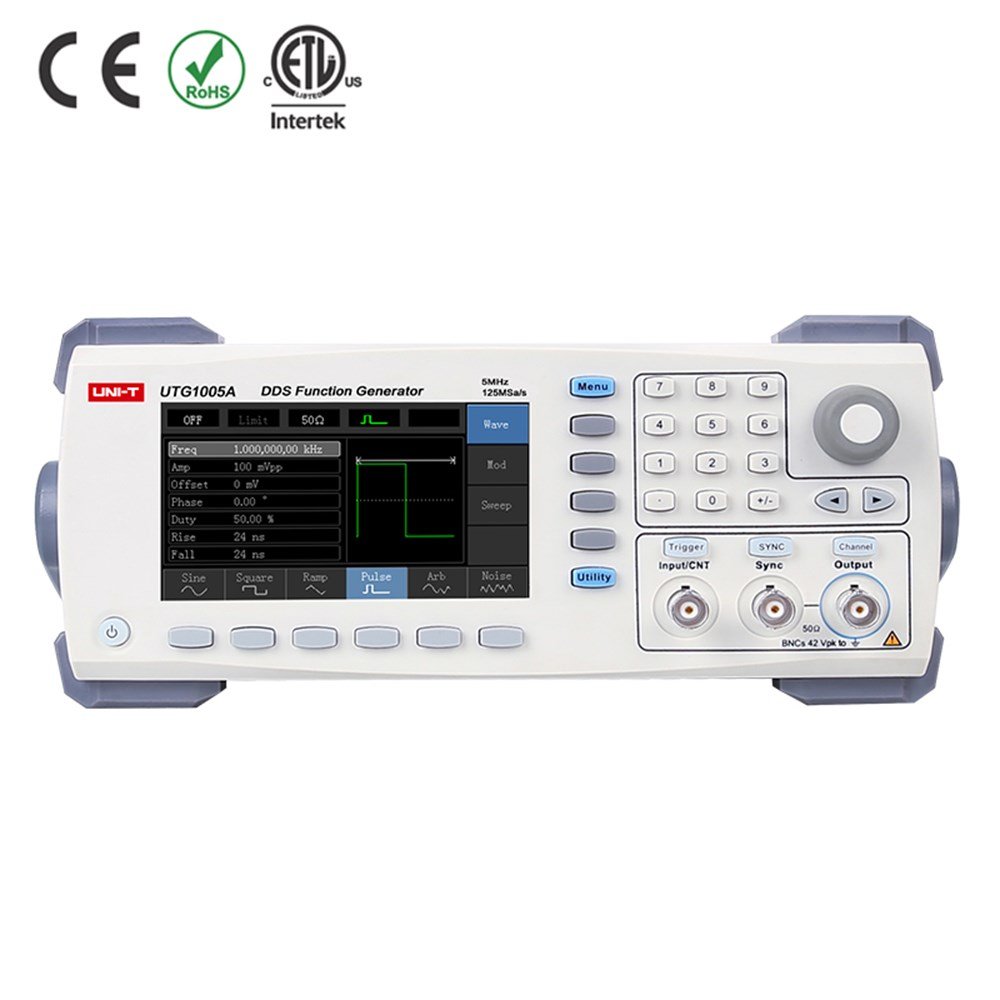

Unit UTG1005A Fonksiyon Dalga Formu Jeneratörü

Unit UTG-1005A Keyfi Dalga Üreteci Sinyal Jenaratörü
TG1000A fonksiyon / keyfi dalga formu jeneratörleri, 1Hz çözünürlükte doğru ve kararlı dalga formu çıkışı üretmek için doğrudan dijital sentez teknolojisini benimser.
Dahili veya harici kaynaklı AM, PM, FM, ASK, FSK vb. Modülasyonlar, doğrusal ve logaritmik taramalar ve USB arabirimi mevcuttur. Panel kolay kullanım için ergonomik olarak tasarlanmıştır.
Uygulamalar:
Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.Sezgisel arayüz tasarımıTek kanal
125MS / s örnekleme hızı, 14 bit dikey çözünürlük
Entegre analog ve dijital tasarım
4,3 inç TFT LCD

Model : UTG1005A
Kanal : 1
Örnekleme oranı : 125MS / sn
Çıkış frekansı : 5MHzFrekans ÖzellikleriSinüs 1μHz ~ 5MHz
Meydan 1μHz ~ 5MHz
Rampa 1μHz ~ 400kHz
Nabız 1μHz ~ 5MHz
Keyfi 1μHz ~ 1 MHz
Çözüm 1μHz
Doğruluk : 90 gün içinde ± 50ppm / 1 yıl içinde ± 100ppmKeyfi Dalga FormuDikey çözünürlük : 14 bit
Maks. hafıza derinliği : 16 set keyfi dalga formu
Çıkış standart dalga formu : Sinüs, kare, rampa, üçgen, nabız, gürültü, DC, keyfi
Çıkış genlik aralığı : 1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (Yüksek Z)
Modülasyon türleri : AM, FM, PM, PWM, ASK, FSK, PSK
Arayüz USB aletiGenel özellikleriGüç : 100 ~ 240V AC, 50Hz / 60Hz
Görüntüle : 4,3 inç TFT LCD, WVGA (480 x 272)
Ürün rengi : Beyaz ve gri
Ürünün net ağırlığı : 3.2kg
Ürün boyutu : 165 mm x 110 mm x 320 mm
Standart aksesuarlar : USB arabirim kablosu, güç kablosu, BNC-BNC kablosu, PC yazılım CD'si
