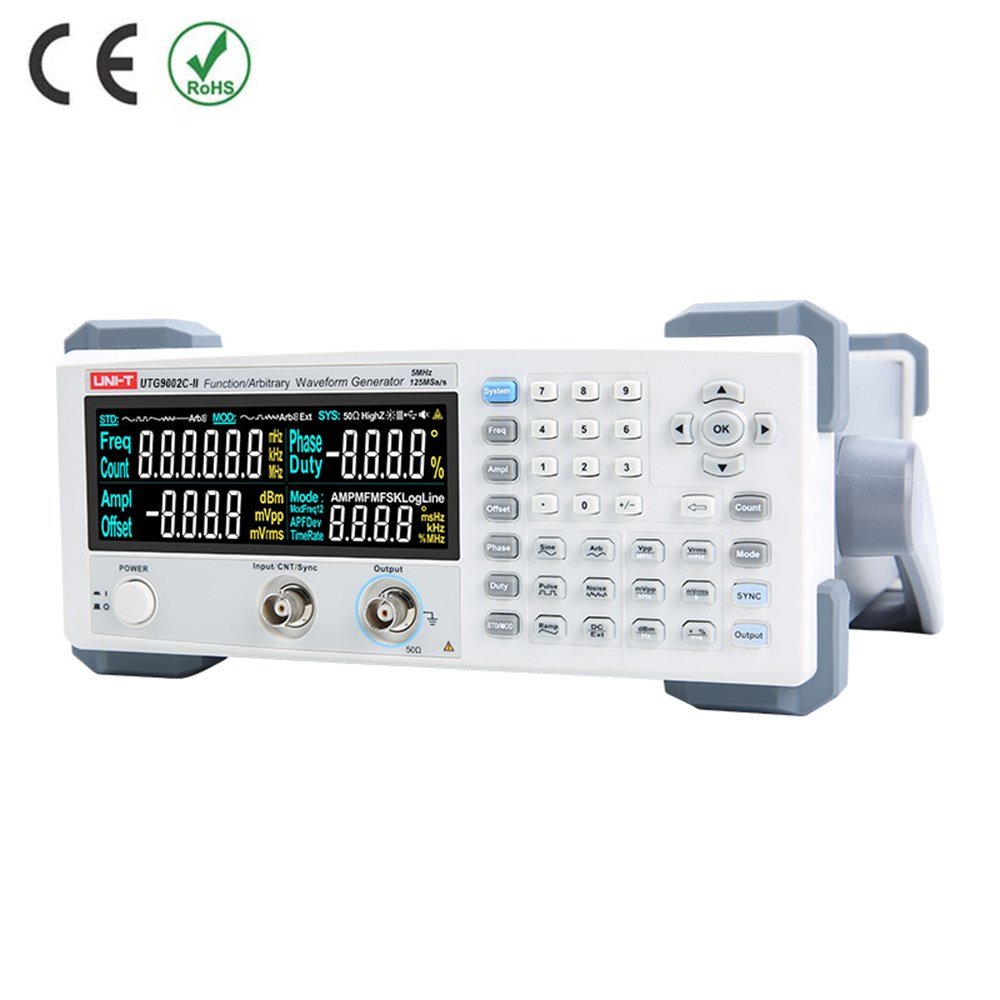

Unit UTG9002C-II Fonksiyon Sinyal Jenaratörü
Ürüne Genel Bakış :
UTG9000C-II Serisi Fonksiyon / Keyfi Dalga Formu Jeneratörü, doğru, kararlı, saf ve düşük bozulma dalga formu çıktısı üretebilen doğrudan dijital sentez teknolojisini kullanır ve çözünürlük 1μHz kadar düşüktür. Ekonomik, yüksek performanslı ve çok fonksiyonlu bir fonksiyon / keyfi dalga formu jeneratörüdür. Rahat kullanım arayüzü, mükemmel teknik göstergeler ve insanlaşmış grafik ekran ile bu çok amaçlı ekipman, öğrenme ve test gereksinimlerinizi karşılayabilir ve iş verimliliğini artırabilir.
Uygulamalar:
Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.
Ürünün Genel Özellikleri :
1. Çıkış dalga formları: Sinüs, kare, rampa, nabız, gürültü, DC, keyfi
2. Çıkış frekansı aralığı: Sinüs / kare, 2MHz
3. Yüksek doğruluk, geniş bant 6 bit frekans sayıcı, aralık: 100mHz ~ 100MHz
4. EBTN LCD ekran
Ürünün Teknik Özellikleri :
Özellikler |
|
Model |
UTG9002C II |
Kanal |
1 |
Bant genişliği |
2MHz |
Örnekleme oranı |
125MS / sn |
Dikey çözünürlük |
14 bit |
Dalga Şekilleri |
Sinüs, kare, darbe, rampa, gürültü, DC, keyfi (içinde 20 takım) |
Tarama modları |
Logaritmik, doğrusal |
Frekans Özellikleri |
|
onun |
1μHz ~ 2MHz |
Meydan |
1μHz ~ 2MHz |
Rampa |
1μHz ~ 200kHz |
Nabız |
1μHz ~ 2MHz |
Keyfi |
1μHz ~ 1 MHz |
çözüm |
1μHz |
doğruluk |
90 gün içinde ± 50ppm |
1 yıl içinde ± 100ppm |
|
18℃~28℃ |
|
Çıktı Karakteristikleri |
|
İç direnç |
50Ω / Yüksek Z |
Genlik aralığı |
1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z) |
DC ofset aralığı |
-5Vpp ~ 5Vpp (50Ω) (AC + DC); -10Vpp ~ 10Vpp (yüksek Z) (AC + DC) |
Genlik çözünürlüğü |
1mV |
Genel özellikleri |
|
Güç |
100 ~ 240VAC, 50Hz / 60Hz |
Görüntüle |
EBTN LCD |
Ürün rengi |
Beyaz ve gri |
Ürünün net ağırlığı |
2.8kg |
Ürün boyutu |
265 mm x 110 mm x 320 mm |
Standart aksesuarlar |
USB arabirim kablosu, güç kablosu, timsah klipsli BNC kablosu, PC yazılım CD'si |
Standart bireysel ambalaj |
Karton kutu |
