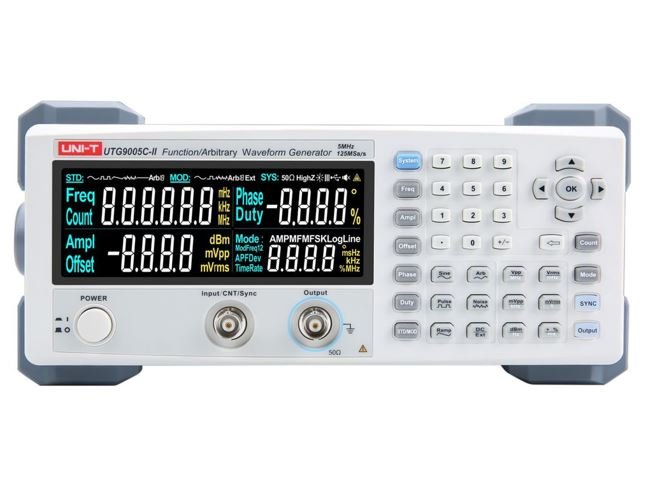

Unit UTG9005C-II Fonksiyon Jenaratörü
Ürüne Genel Bakış :
UTG9000C-II Serisi Fonksiyon / Keyfi Dalga Formu Jeneratörü, doğru, kararlı,
saf ve düşük bozulma dalga formu çıkışı ve çözünürlük 1μHz kadar düşüktür. Ekonomik, yüksek performanslı ve çok fonksiyonlu bir fonksiyon / keyfi dalga formu jeneratörüdür. Rahat kullanım arayüzü, mükemmel teknik göstergeler ve insanlaşmış grafik ekran ile bu çok amaçlı ekipman, öğrenme ve test gereksinimlerinizi karşılayabilir ve iş verimliliğini artırabilir.
Uygulamalar:
Hücresel ve kablosuz sistemler, yayın, televizyon ve radyo sistemlerinde devre ve ekipman testi gibi elektronik ve elektroakustik cihazların tasarlanması, test edilmesi, sorunlarının giderilmesi ve onarımı; yarı iletken bileşen testi vb.
Ürünün Genel Özellikleri :
1. Çıkış dalga formları: Sinüs, kare, rampa, nabız, gürültü, DC, keyfi
2. Çıkış frekansı aralığı: Sinüs / kare, 5MHz
3. Yüksek doğruluk, geniş bant 6 bit frekans sayıcı, aralık: 100mHz ~ 100MHz
4. 4W güç çıkışı
5. EBTN LCD ekran
Ürünün Teknik Özellikleri :
|
Özellikler |
|
|
model |
UTG9005C II |
|
Kanal |
1 |
|
Bant genişliği |
5MHz |
|
Örnekleme oranı |
125MS / sn |
|
Dikey çözünürlük |
14 bit |
|
Dalga Şekilleri |
Sinüs, kare, darbe, rampa, gürültü, DC, keyfi (içinde 20 takım) |
|
Tarama modları |
Logaritmik, doğrusal |
|
Frekans Özellikleri |
|
|
onun |
1μHz ~ 2MHz |
|
Meydan |
1μHz ~ 2MHz |
|
Rampa |
1μHz ~ 200kHz |
|
Nabız |
1μHz ~ 2MHz |
|
Keyfi |
1μHz ~ 1 MHz |
|
çözüm |
1μHz |
|
doğruluk |
90 gün içinde ± 50ppm |
|
1 yıl içinde ± 100ppm |
|
|
18℃~28℃ |
|
|
Çıktı Karakteristikleri |
|
|
İç direnç |
50Ω / Yüksek Z |
|
Genlik aralığı |
1 mVpp ~ 10Vpp (50Ω); 2mVpp ~ 20Vpp (yüksek Z) |
|
DC ofset aralığı |
-5Vpp ~ 5Vpp (50Ω) (AC + DC); -10Vpp ~ 10Vpp (yüksek Z) (AC + DC) |
|
Genlik çözünürlüğü |
1mV |
|
Genel özellikleri |
|
|
Güç |
100 ~ 240VAC, 50Hz / 60Hz |
|
Görüntüle |
EBTN LCD |
|
Ürün rengi |
Beyaz ve gri |
|
Ürünün net ağırlığı |
2.8kg |
|
Ürün boyutu |
265 mm x 110 mm x 320 mm |
|
Standart aksesuarlar |
USB arabirim kablosu, güç kablosu, timsah klipsli BNC kablosu, PC yazılım CD'si |
|
Standart bireysel ambalaj |
Karton kutu |
