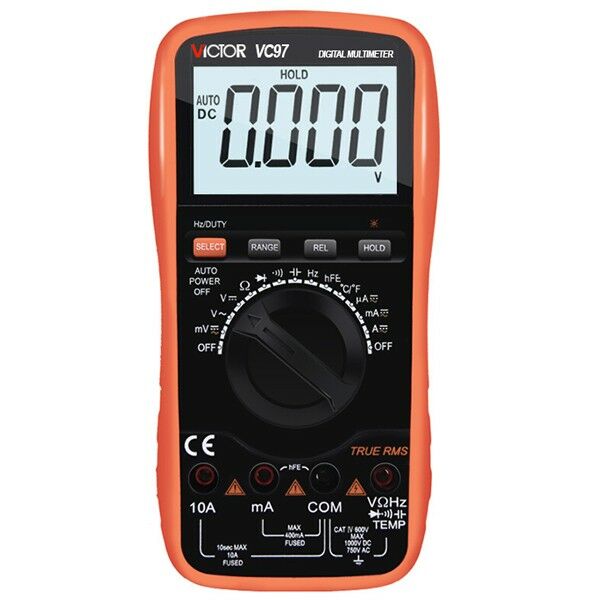

Victor VC97 Dijital Multimetre Avometre
VİCTOR VC97 DİJİTAL MULTİMETRE AVOMETRE
Victor VC97 Dijital Multimetre Avometre; yüksek doğruluk ve yüksek performans ile DC ve AC gerilim, DC ve AC akım, direnç, kapasitans, frekans, sıcaklık, diyot ve süreklilik ölçmek için kullanılan, geniş ekranlı elektronik multimetre çeşididir.
VİCTOR VC97 DİJİTAL MULTİMETRE ÖZELLİKLERİ
- Victor VC97 dijital multimetre 1000V DC voltaj ve 750V AC voltaj kapasitesine sahip hassas bir multimetre cihazıdır.
- Bu cihazın en büyük özelliği True RMS fonksiyonunun olmasıdır. True-rms (rms = kare ortalamalarının kökü) alternatif akımı (AC) veya AC gerilimini ölçebilen bir özelliktir.
- Ekranın en alt tarafında seçilen ölçüm biriminde, test uçlarının hangi deliklere takılması gerektiği ekrandan görülebilmektedir.
- Cihazın dönen butonu ile ölçülecek olan birimler manuel olarak seçilebilmektedir.
- "HOLD" butonu ile ekranda gördüğünüz ölçüm değeri sabitlenebilmektedir. Aynı zamanda bu Hold butonuna basılı tuttuğunuzda karanlık ortamlarda kolay kullanım olması için ekran arka ışığı yanmaktadır.
- "REL" butonu ile cihaz göreceli ölçüm moduna girer.
- Tam fonksiyonlu koruma, anti-yüksek gerilim devre tasarımına sahiptir.
- Multimetrenin üzerinde turuncu renkli dış darbelerden koruyan darbe emici kılıf bulunmaktadır.

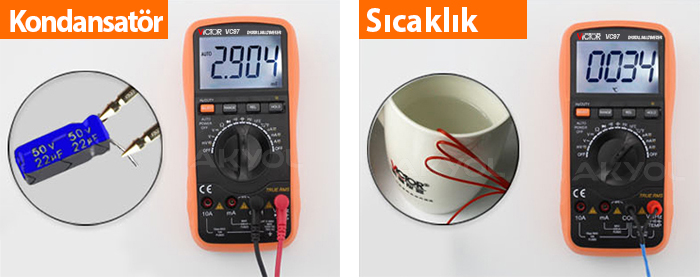

- Victor VC97 dijital avometre cihazı ile kondansatör, sıcaklık, direnç, süreklilik, ac gerilim, dc gerilim ve diyot gibi ölçümleri kolay bir şekilde yapabilirsiniz.
- "RANGE" butonu ile ölçüm basamağını kaydırabilirsiniz. Her basmada nokta bir sağ geçer. 2 saniye kadar butona basılıtutarsanız otomatik "RANGE" moduna girer.- "SELECT" butonu ile ölçüm birimleri arasında değişiklik yapabilirsiniz.
- Cihazın güç kısmında bulunan sigorta sayesinde 1000V DC voltaj ve 750V AC voltajdan yüksek bir ölçüm yapmanız durumunda cihazı korur.
- ÖNEMLİ UYARI: Test uçlarını taktığınız bölüme göre ölçüm yapmanız gerekmektedir. Örnek olarak 10A terminaline takacağınız problar ile 20A ölçüm yaparsanız cihazın anakartı yanabilir.
- Cihaz ile 15 dakika işlem yapmadığınız zaman kendisini otomatik olarak kapatır. Bu sayede enerji tasarrufu yapmış olursunuz.
- Multimetrenin üzerinde sarı renkli dış darbelerden koruyan darbe emici kılıf bulunmaktadır.
- Düşük pil göstergesi özelliği cihazın pili tamamen bitmeden müdahale etmenize olanak sağlar.
DC Voltaj
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400mV | ± (0.5 % + 4) | 0.1mV |
| 4V | 1 mV | |
| 40V | 10 mV | |
| 400V | 100 mV | |
| 1000V | ± (1.0 % + 6) | 1 V |
DC mV
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400mV | ± (0.5 % + 4) | 0.01mV |
AC mV (True RMS)
|
Ölçüm Aralığı |
Hassasiyet |
Frekans Aralığı |
Çözünürlük |
|---|---|---|---|
| 40mV | ±(1.6 % + 8) | 40Hz-1kHz | 0.1mV |
ACV (True RMS)
|
Ölçüm Aralığı |
Hassasiyet |
Frekans Aralığı |
Çözünürlük |
|---|---|---|---|
| 4V | ± (0.8 % + 10) | ± 40Hz-1kHz | 1mV |
| 40V | 10mV | ||
| 400V | 100mV | ||
| 750V | 1V |
DCA
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400uA | ±(1.0 % + 10) | 0.1 uA |
| 4000uA | 1uA | |
| 40mA | ±(1.2 % + 8) | 10uA |
| 400mA | 100uA | |
| 10A | ±(1.2 % + 10) | 10mA |
ACA (True RMS)
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400uA | ±(1.5 % + 10) | 0.1 uA |
| 4000uA | 1uA | |
| 40mA | 10uA | |
| 400mA | 100uA | |
| 10A | ±(2.0 % + 15) | 10mA |
Direnç
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400Ω | ±(0.8 % + 5) | 0.1Ω |
| 4kΩ | ±(0.8 % + 4) | 1Ω |
| 40kΩ | 10Ω | |
| 400kΩ | 100Ω | |
| 4MΩ | 1kΩ | |
| 40MΩ | ±(1.2 % + 10) | 10kΩ |
Kapasitans
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 10nF | ±(5.0 % + 20) | 10pF |
| 100nF | ±(3.5 % + 8) | 100pF |
| 1 uF | 1nF | |
| 10uF | 10nF | |
| 100uF | 100nF | |
| 1mF/10mF/100mF | ±(5.0 % + 10) | 1uF/10uF/100uF |
Frekans
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 100Hz | ±(0.5 % + 10) | 0.01Hz |
| 1000Hz | 0.1Hz | |
| 10kHz | 1Hz | |
| 100kHz | 10Hz | |
| 1MHz | 100Hz | |
| 30MHz | 1kHz |
Sıcaklık
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| (-20°C...1000°C) | <400°C ±(1.0%+5) >400°C ±(1.5%+15) |
1°C |
| (-4°C...1832°F) | <752°F ±(1.0%+5) >752°C ±(1.5%+15) |
1°F |
TEKNİK ÖZELLİKLER
| Cihaz Ölçüleri | 190 x 96 x 48 mm |
|---|---|
| Cihaz Ağırlığı | 352 gram |
| Cihaz LCD Ölçüleri | 43 x 65 mm |
| Standart Aksesuarları | Victor 97 Multimetre, Sıcaklık termokupl, Multimetre probu, 1 adet 9V pil k-tipi çevirici |
| Standart Kutu Ölçüleri | 225 x 165 x 62 mm |
| Uygun Ortam Çalışma Sıcaklığı | 0°C ... +40°C |
| Uygun Ortam Çalışma Nemi | ≤ 75% RH |
| Güç Kaynağı | 1 adet 9V pil |
